从入门到进阶的SLA工艺案例实操

本期学习的是SLA工艺，由“测试块”案例入门，再进阶到“鲨鱼”、“三羊开泰”案例。

感兴趣的话就一起看下去吧！

入门案例“测试块”结构简单，成型尺寸是150mm*150mm正方形，可以让学生初步了解SLA打印流程和打印、取件、洗件等基础知识。但是入门“测试块”也有它的重难点——精度测试。精度测试即是在打印好“测试块”后用酒精洗去它表面树脂，再用游标卡尺测量它的最大尺寸，与设计数据对比，测出误差值。一般来说，SLA的单边误差必须控制在0.1mm以内才算达到设备精度的要求。

（△测量测试块）

“鲨鱼”定为本期的中级案例是它因为可以让学生了解模型设计装配位，增强学生动手能力，掌握模型装配后，通过补土、打磨等处理去除拼痕。从中可以进一步学习到模型摆放、加支撑、切片、打印、取件、洗件、去支撑、打磨等基础知识。设计装配位、抽壳、打孔和模型拼接、喷漆是“鲨鱼”的重难点。

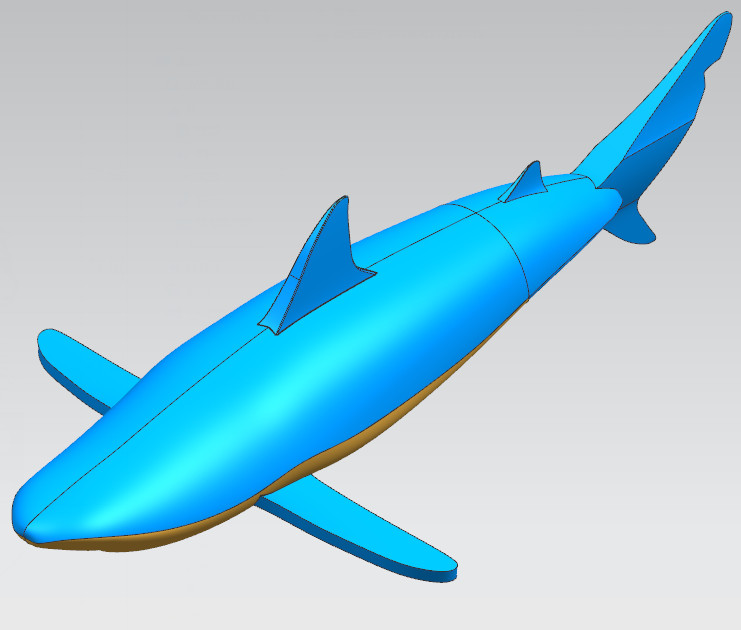

（△“鲨鱼”模型）

1、设计装配位。首先用切割命令把“鲨鱼”分成头部+身体和尾部两个部分，在其切割面创建方块作为装配卡位，方块和鲨鱼身体进行求差使鲨鱼的身体的切割面有一个凹槽，与尾部进行求和使方块形成一个凸槽，从而可以将鲨鱼两个部分拼合起来。

注意：所有的装配物体必须要有避空设计！单边避空间0.05mm~0.1mm之间最佳。

2、抽壳打孔。对于摆件模型，我们需要对其进行抽壳打孔。抽壳可使打印时间降低，节省耗材；而打孔可以使里面的树脂可以流出。

3、模型拼接。工件在打印完成后清洗干净，在拼接面滴上胶水使模型粘合，然后将其放置通风处干燥。

高级案例“三羊开泰”来喽。在前面两个案例的基础上新增了“手动加载支撑”，难度升级。在SLA工艺中，支撑加载是非常重要的环节，因为我们经常会遇到模型有悬空的部分，这时候就需要用到支撑了。若是支撑加的好，模型后续处理难度大大降低；若是支撑加不好，后续处理相对繁琐许多，留下痕迹的影响成品效果。

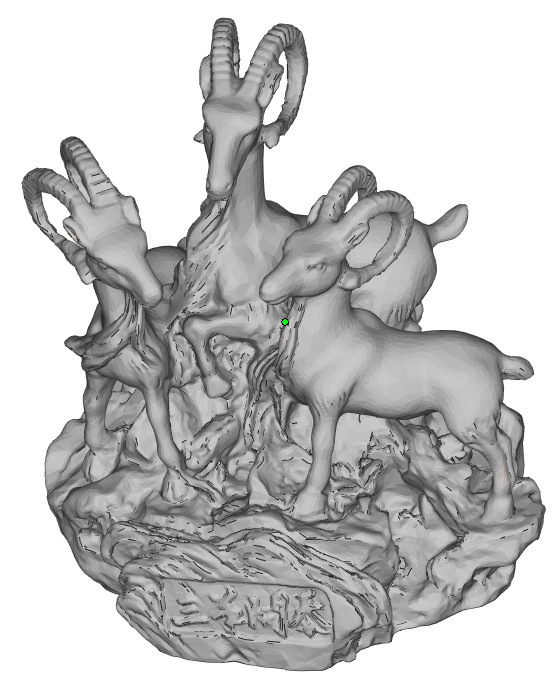

（△“三羊开泰”模型）

好啦，本期SLA工艺的学习到此结束啦，感谢观看，欢迎指导。感兴趣的话多多留言、点亮在看、随手转发。关注3D经纬，学习3D打印不迷路。
